Cr12 C رول تشکیل دستگاه ریخته گری، ورق های ساخته شده از ورق ریخته گری ماشین 550mm Coil Width

اطلاعات پایه
محل منبع: چين
نام تجاری: Saibo
گواهی: CE/ISO
شماره مدل: 80-300
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: negotiation
جزئیات بسته بندی: مناسب برای حمل و نقل اقیانوس
زمان تحویل: 90 روز
قابلیت ارائه: 300 مجموعه در سال است
اطلاعات تکمیلی
نام محصول: دستگاه رول رول C / Z purlin قدرت: 15KW + 5.5KW + 1.5KWX3
اندازه فورلین: 80-300 ضخامت فولاد: 1.5-3.0 میلیمتر
Decoiler: دستی یا هیدرولیک ایستگاه: 16 ایستگاه
جنس غلطک: Cr12 با کروم یا درمان سیاه اندازه خط: حدود 11.5mx3.1x1.6m
درایو: 2 طرف جعبه دنده نیاز کانتینری: 1X40GP + 1X20GP

توضیحات محصول

مهارت اصلی:

  • ضخامت فولاد (t): از 1.5 میلیمتر تا (حداقل) 3.0 میلیمتر؛
  • ارتفاع مشخصات (h): از 80 میلیمتر تا (حداقل) 300 میلیمتر؛
  • عرض فلنج (b): از 40 میلیمتر تا (حداقل) 80 میلیمتر؛
  • ارتفاع فلنج (c): از 12 میلیمتر تا (حداقل) 20 میلیمتر؛
  • حداکثر انحراف قطر سوراخ: +2 میلی متر / -0 میلیمتر

1. طراحی مشخصات:

2. نمودار جریان روند

مشخصات

نه مشخصات فنی و یادداشت
1

decoiler هیدرولیکی 5T

  • سیم پیچ فولادی عرض: 550 میلیمتر؛
  • قطر داخلی کویل: متغیر، از 470 میلیمتر تا 520 میلیمتر
  • حداکثر وزن سیم پیچ: 5000 کیلوگرم؛
  • قدرت موتور اصلی: 5.5KW
  • قدرت هیدرولیک: 4 کیلو وات
2

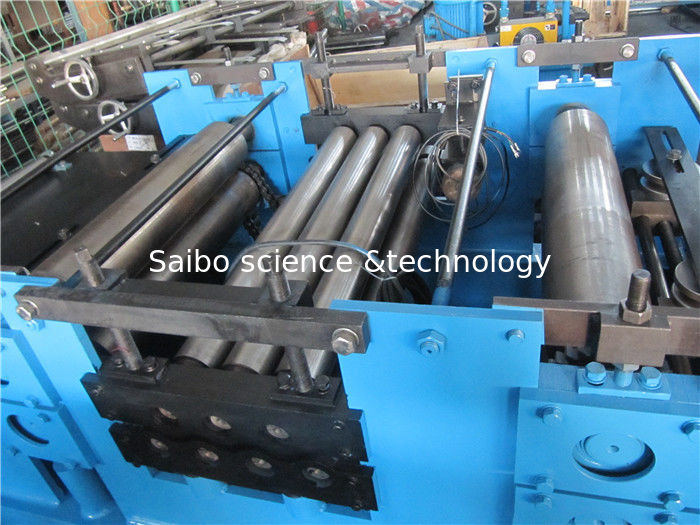

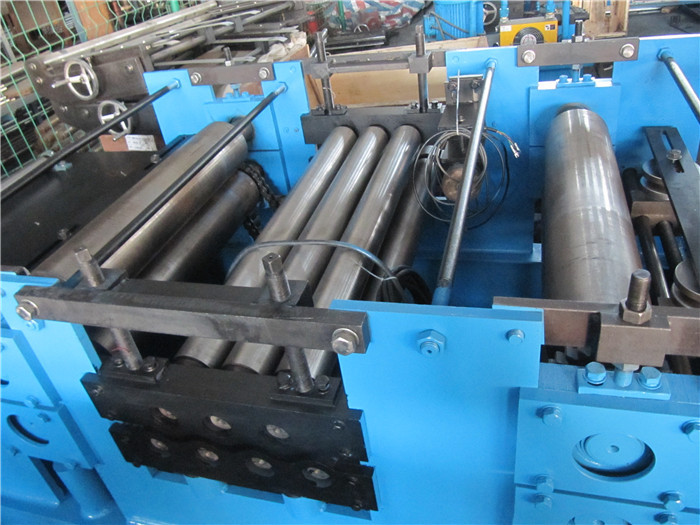

بخش مقطع



  • غلطک Flattener: بالا 3 غلطک، پایین 4 ایستگاه (مجموع 7 غلطک)
  • مواد رولر Flattener: SAE 1045 سختی کاری حرارتی 48-52 HRC.
  • غلطک Flattener: مواد SAE 1045، سخت شدن و خرد کردن است
3

پانچ و سیستم قبل از برش



  • این پایه بر روی مشتری طراحی مونتاژ، این دستگاه نیاز به نصب دو واحد هیدرولیک پانچ قبل از تشکیل رول.
  • برش برش صاف است بنابراین نیازی نیست که تیغه برش را هنگام اندازه گیری متفاوت تغییر دهید.
  • قدرت هیدرولیک: 5.5kw

4

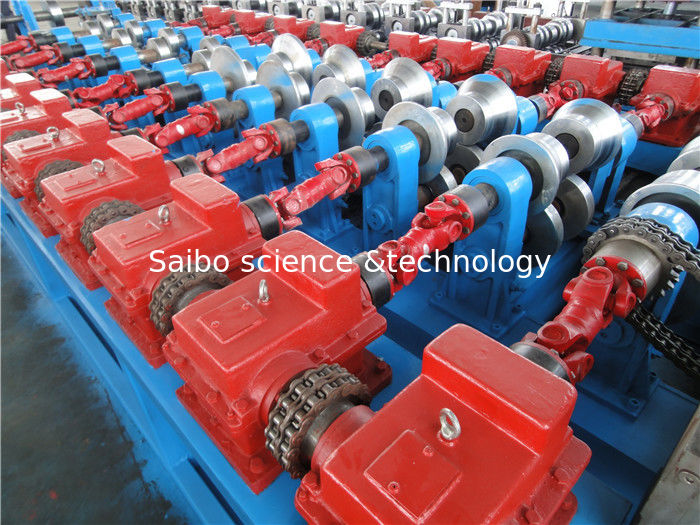

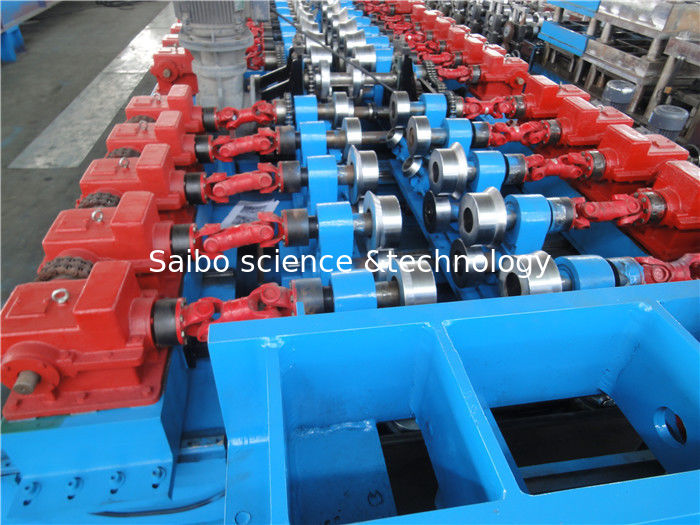

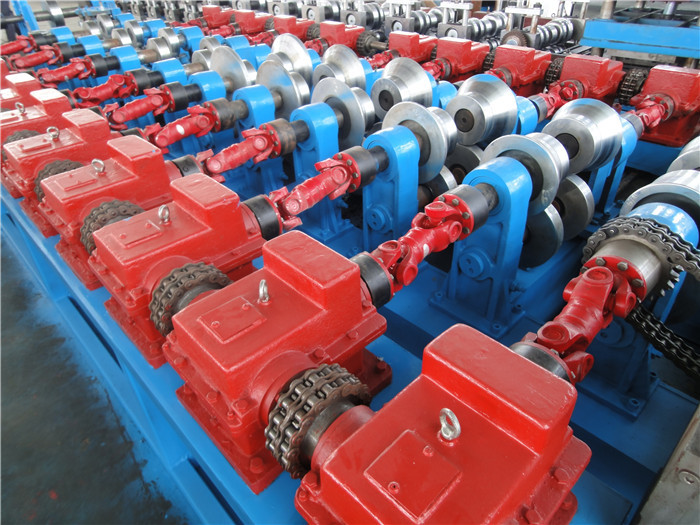

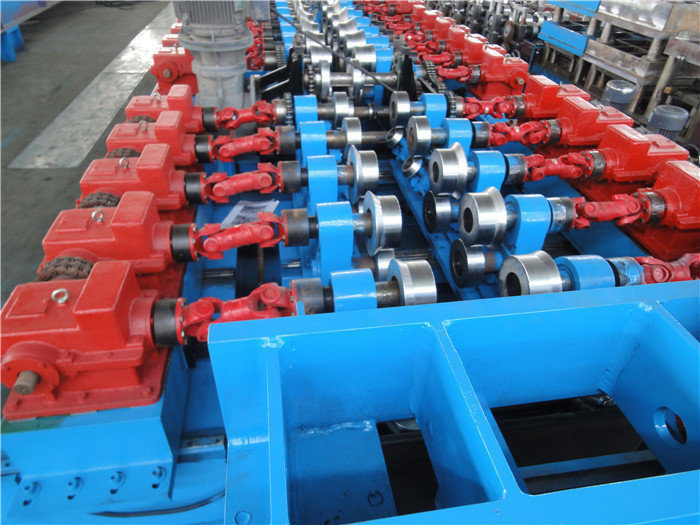

ماشین ریخته گری اصلی



  • محدوده ضخامت: 1.5-3.0mm
  • قدرت موتور اصلی: 15kw
  • تنظیم فلنج و عرض: توسط 1.5kwX3
  • ایستگاه رول: 16 ایستگاه
  • قطر شفت: ¢ 76mm مواد: SAE1045 با خشك كردن و خنك كردن
  • سیستم رانندگی جعبه دنده

5

اصلاح سیستم تنظیم

  • اصلاح برگه محصول به صورت مستقیم.
6

سیستم هیدرولیک



  • قدرت هیدرولیک: 5.5kw
  • فشار کاری: 20 مگاپیکسل قابل تنظیم
  • دریچه شیر برقی: 3 گروه
  • روغن هیدرولیک: 46 # روغن هیدرولیک
  • تعداد: 1
7

کابینه کنترل کامپیوتر



  • تنظیم برنامه ریزی از طول مشخصات و مقدار
  • زبان سیستم عامل: انگلیسی و چینی
  • کامپیوتر برای کنترل طول و کمیت استفاده می شود. ماشین به صورت خودکار به طول برسد و توقف زمانی که مقدار مورد نیاز به دست می آید
  • اشتباه طولانی می تواند به راحتی اصلاح شود.
  • نام تجاری PLC: پاناسونیک
8

خارج میز



  • پشتیبانی محصول از دستگاه خارج می شود
  • تعداد: 2 واحد

4. گارانتی

  • گارانتی: 1 سال گارانتی از تاریخ حمل و نقل
  • ضمانت:

1: به علت نقص های تولیدی در مدت 1 سال پس از تاریخ حمل و نقل، در برابر خرابی ها تضمین شده است. تعمیرات رایگان انجام خواهد شد.

2: تعمیرات بدون تغییر حتی در دوره تضمین در شرایط زیر انجام نمی شود

- آسیب های ناشی از فاجعه طبیعی رخ می دهد

- خرابی به علت خطای کاربر رخ می دهد

- عملکرد ناشی از تغییرات رخ می دهد

- به علت جابجایی یا حمل و نقل پس از نصب، از کار افتادگی رخ می دهد

3: بلیط هواپیما، هزینه حمل و نقل، هتل، وعده های غذایی و 100 دلار در هر روز برای حساب خریدار باید در صورتی که مهندس سازنده باید در کارخانه خریدار برای نگهداری دستگاه در طول دوره تضمین ارسال شود، باید باشد.
