دستگاه رول فرمینگ صفحه پدال 10T Decoiler هیدرولیک با پانچ 160T

1

2

یون کویل هیدرولیک

• عرض تغذیه: 600 میلی متر
• ظرفیت: 5 تن
• قطر بین: 460-560 میلی متر
• حداکثر قطر خروجی: 1500 میلی متر
• قرار دادن کویل در نگهدارنده سیم پیچ: بالابر هیدرولیک
• سرعت کار: 0--20 متر در دقیقه قابل تنظیم
• قدرت موتور اصلی: موتور AC 5.5 کیلووات
• توان هیدرولیک: 4 کیلو وات
• سرعت توسط مبدل فرکانس کنترل می شود
• رنگ آبی
• تعداد: 1

قسمت تسطیح

• غلتک تراز: بالا 3 غلتک، پایین 4 ایستگاه (مجموع 7 ایستگاه است)
• قدرت: 5.5 کیلووات

دستگاه تغذیه و پانچ سروو

• دستگاه سروو:

• دستگاه برای ایجاد سرعت و دقت بالا از دستگاه تغذیه سروو و پانچ استفاده می کند
• نام تجاری سرو: YASKAWA
• قدرت سروو: 2.9 کیلووات

• دستگاه پانچ:

• ظرفیت حمل دستگاه پانچ 160 تن
• دستگاه پانچ مدل: JH-21-160
• دستگاه پانچ ادامه مشت زدن را اتخاذ می کند
• سرعت: 25 زمان / دقیقه
• نام تجاری دستگاه پانچ: یانگ لی

• جزئیات فناوری قالب پانچ:

  مواد قالب پانچ: Cr12 با عملیات حرارتی

پانچ هیدرولیک

• فاصله پانچ توسط کنترل PLC است
• قالب پانچ: D2 با HRC 58-62 درجه

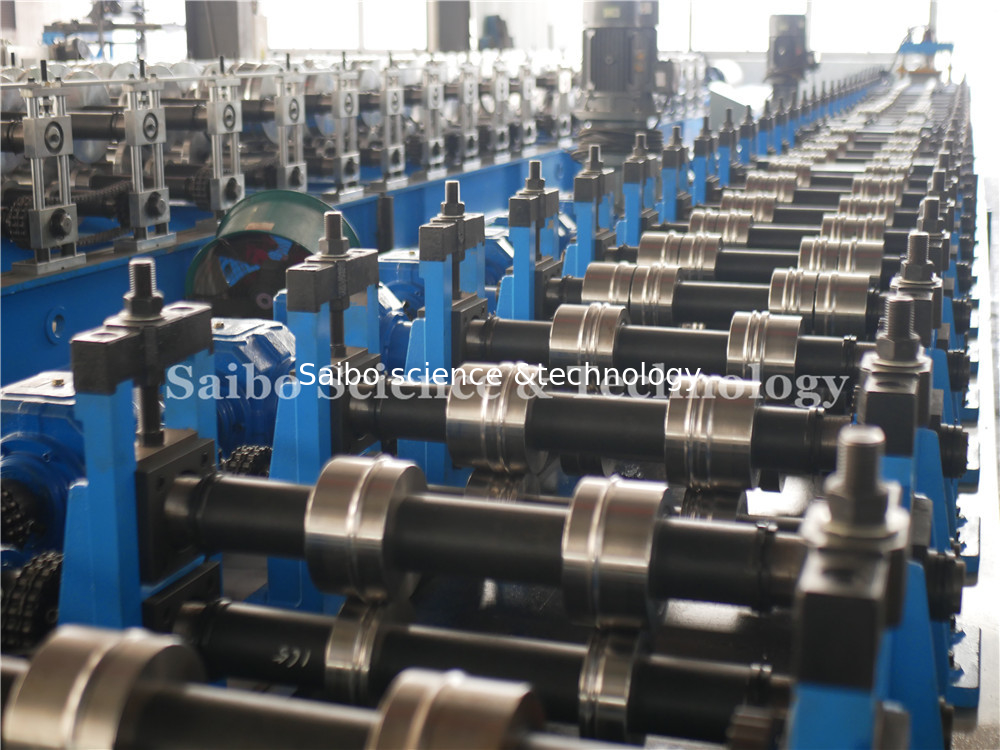

ماشین اصلی

• ایستگاه رول: 25 ایستگاه
• جنس غلتک: فولاد Gcr15، کوئنچ، HRC55-58 درجه
• جنس شفت اصلی: غلتک با قطر فولاد فورج 45: Ф76 میلی متر
• قدرت اصلی: 15 کیلو وات
• تغییر اندازه با تنظیم فاصله غلتکی و تغییر قالب برش
• برای جلوگیری از تصادف، قطعات رانده شده با پوشش محافظ پوشانده می شوند
• ولتاژ، فرکانس، فاز: 380 ولت، 50 هرتز، 3 فاز

سیستم برش هیدرولیک

• دستگاه از سیستم برش هیدرولیک، برش پیچشی 45 درجه استفاده می کند.
• قدرت برش هیدرولیک، 7.5 کیلو وات
• برش بعد از فرم دهی: ورق را پس از رول فرم دهی به طول مورد نیاز برش دهید
• حرکت برش: ماشین اصلی هنگام برش متوقف می شود، پس از حرکت ماشین به طور خودکار ادامه می دهد.
• جنس تیغه: Cr12 با عملیات حرارتی 58-60 درجه .2 برش مجموعه
• اندازه گیری طول: اندازه گیری خودکار طول
• تحمل طول: 3000mm+/- 1.5mm

کابینت کنترل کامپیوتر

• تنظیم قابل برنامه ریزی طول و کمیت پروفیل
• زبان سیستم عامل: انگلیسی و چینی
• کامپیوتر مورد استفاده برای کنترل طول و کمیت.ماشین به طور خودکار به طول برش داده و در صورت رسیدن به مقدار مورد نیاز متوقف می شود
• عدم دقت طول به راحتی قابل اصلاح است.
• برند PLC: پاناسونیک

میز بیرون

• توسط لوله فولادی متصل شده است
• اندازه: حدود 2.0 متر طول * 0.8 m عرض * 0.6-1 m ارتفاع
• یک میز بیرونی با سه غلتک نگهدارنده
• تعداد: 2 عدد
