| محل منبع: | چین |
|---|---|
| نام تجاری: | Saibo |
| شماره مدل: | YX54-342 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| جزئیات بسته بندی: | مناسب برای حمل و نقل دریایی |
| زمان تحویل: | 60 روز کاری پس از دریافت سپرده |
| قابلیت ارائه: | مذاکره |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| برجسته: | 7.5kW ماشین شکل گیری رول,دستگاه شکل دهی رول 6m/Min,ماشین ساخت رول های سرپوشدار با سرو درایو,6m/Min ridge cap roll forming machine,Servo Drive capping roll forming machine |
||
داده های فنی ماشین شکل گیری رول Cap ridge
ماشین شکل دادن سرپوش برای ساخت سرپوش مناسب برای صفحه سقف فولاد. سرپوش شما می تواند در اینجا طراحی شود.
اینم چندتا از ماشین های معروف برای مرجع شمابرای ماشین برش متوقف شود،سرعت کار حدود ۲ تا ۴ متر در دقیقه.
خط بالا استاندارد با پای صاف، که نیاز به قطع پا با توجه به صفحات تراپیز در هنگام نصب
یک خط خاص که بر اساس صفحات تراپیزیومی سقف برش داده شده است،که می تواند به راحتی بر روی سقف بدون برش بیشتر در طول نصب، که به طور قابل توجهی بهبود بهره وری کار، و به خوبی با صفحات سقف به آب ثابت مطابقت.
ماشین های شکل گیری سائیبو شامل 3 تن دستی decoiler ، ماشین شکل گیری با برش پست ، کنترل کننده PLC ، ایستگاه هیدرولیک ، میز اجرا.سیستم کنترل Mitsubishi یا Siemensاجازه می دهد تا شما کاربر دوستانه، شما فقط در طول و قطعات قرار دهید، رول ماشین شکل گیری به طور خودکار کار خواهد کرد.
1پروفایل برای مرجع
2مشخصات مواد
| نه | مشخصات ماده | |
1
| مواد مناسب | PPGI |
2
| عرض مواد اولیه | ۴۰۳ میلی متر |
| 3 | ضخامت | 0.4-0.6mm |
3پارامترهای دقیق ماشین
| 1 | Rمواد اولر | سطح کرومی شده ASTM1045 با کروم |
| 2 | ایستگاه رولر | 7 ایستگاه + 4 ایستگاه از رول های جانبی |
| 3 | قطر میله | ¢65mm مواد: 40CR با سخت گیری |
| 4 | ساختار ماشین | برش الکترود سیم |
| 5 | قاب ماشین | جوشکاری با شعاع 350H |
| 6 | حالت تغذیه | به صورت دستی |
| 7 | موتور اصلی | 7.5kW سرو موتور |
| 8 | قدرت هیدرولیکی | 15kW |
| 9 | مواد قالب فشار | Cr12، 58-62 سختی HRC |
| 10 | مواد قالب تیغه و پریس | Cr12، 58-62 سختی HRC |
| 11 | سیستم برش | برش پست هیدرولیک |
| 12 | مواد مناسب | فولاد رنگی، 0.4-0.6mm |
| 13 | سیستم محرک | با جعبه دنده |
| 14 | ولتاژ | 380 ولت، 50 هرتز، 3P |
4عکس ها برای مرجع
5. نگهداری و ایمنی
1بايد يه سيم زمين مستقل به زمين متصل بشه
2تمام قطعات الکتريکي رو تمیز نگه داريد ماهي يک بار
3درب جعبه الکتريکي را جز براي تمیز کردن و تنظیم باز نکنید.
4در حالی که تمیز کردن ماهانه انجام می شود، عایق و شرایط اتصال هر قطعه الکتریکی را بررسی کنید. مطمئن شوید که تولید گرما یا اکسیداسیون وجود ندارد.
5ماشین: 380V / 50HZ، قطعات عامل: AC24V، لطفا به نقشه اصول الکتریکی و جدول برای نگهداری مراجعه کنید.
6. پارامتر سیستم را تغییر ندهید مگر اینکه اپراتور در کنترل سیستم تخصص داشته باشد
.
7. هنگامی که سیستم به درستی کار نمی کند، لطفاً برای تعمیر و نگهداری تکنسین های تخصصی یا برق دارها را بفرستید.

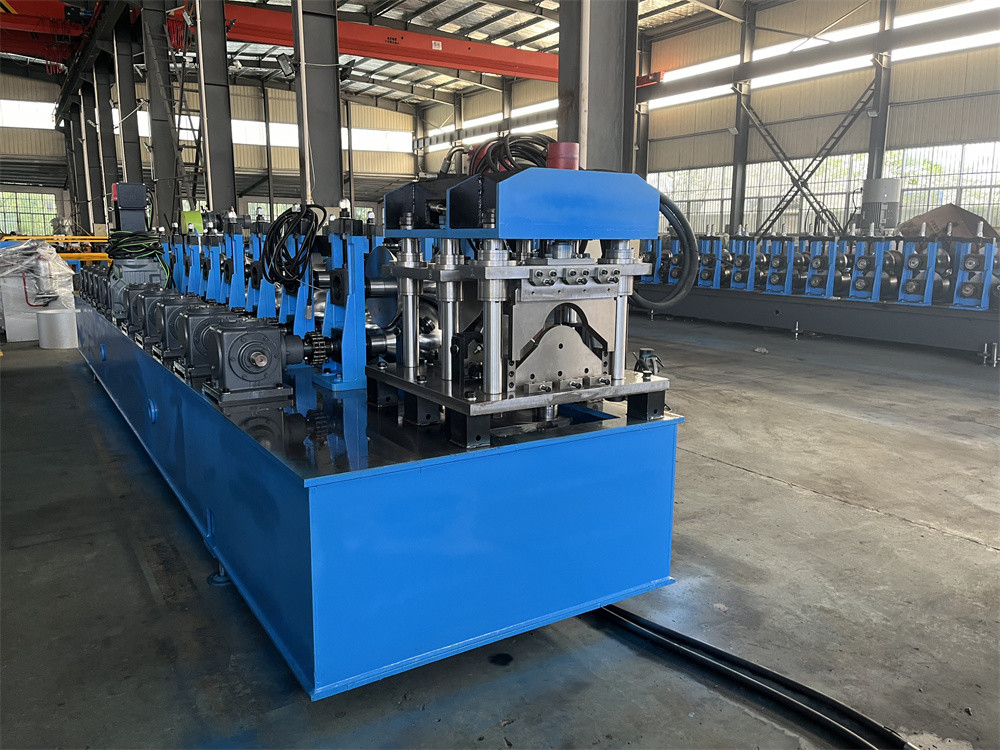

6تصویر ماشین برای مرجع شما:
