هیدرولیک پیش برش SSR ایستاده بخیه سقف رول ماشین شکل گیری

دستگاه ساخت رولی دو لایه پنل سقف

1مشخصات مواد


2پارامترهای دقیق ماشین


3. نمودار جریان فرآیند

رولر هیدرولیک ٫٫ شکل گیری رول ٬ میز برش ٫٫

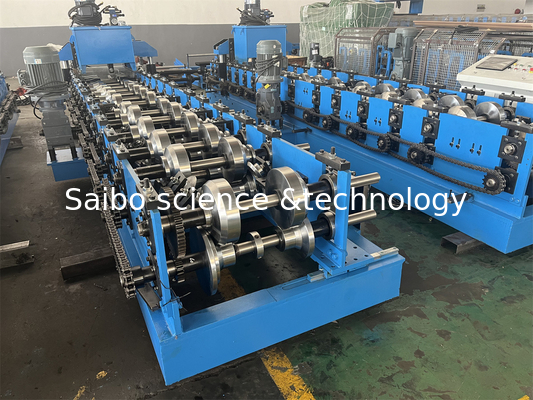

4. عکس ماشین مرجع

5مشخصات اجزای

(1) 5T هیدرولیک Un-Coiler

• عرض تغذیه: 1250mm
• ظرفیت: 5 تن
• قطر بین: 470-520mm
• حداکثر قطر خروجی: 1500mm
• سرعت کار: 0-20m/min قابل تنظیم
• قدرت موتور اصلی: موتور AC 5.5KW
• قدرت هیدرولیکی: 4kW


(2)ماشین اصلی شکل گیری رول

• مواد رول:ASTM1045 سطح کروم شده با کروم
• قطر شیفت: ¢70mm ماده: SAE1045 با خاموش کردن و سخت کردن
• فریم اصلی با جوشکاری با شعاع 350H
• ساختار ماشین: صفحه دیواری


(3)سیستم برش هیدرولیکی

• برش پس از شکل گیری: برش ورق پس از شکل گیری رول به طول مورد نیاز
• ماده تیغه:Cr12، 58-62 سخت HRC
• قدرت برش توسط هیدرولیک، 4KW
• فشار کاری: 12Mpa قابل تنظیم
• اندازه گیری طول: اندازه گیری طول رمزگذاری کننده خودکار
• تحمل طول: +/- 1.5mm برای هر قطعه محصول نهایی


(4) کابینت کنترل کامپیوتر

• تنظیم قابل برنامه ریزی طول و مقدار پروفایل
• زبان سیستم عامل: انگلیسی و چینی
• کامپیوتر برای کنترل طول و مقدار استفاده می شود. ماشین به طور خودکار به طول برش می دهد و متوقف می شود زمانی که مقدار مورد نیاز به دست می آید

• PLC: پاناسونیک یا سفارشی سازی
