| Place of Origin: | China |
|---|---|
| نام تجاری: | Saibo |
| گواهی: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| قیمت: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| برجسته کردن: | ماشین شکل گیری رول سیلو 4 میلی متری,ماشین ساخت رول های هیدرولیک Decoiler silo,ماشین ساخت سیلو هیدرولیک Decoiler,Hydraulic Decoiler silo roll forming machine,Hydraulic Decoiler silo forming machine |
||
ماشین ساخت رول سیلو با سیستم برش هیدرولیک
1مشخصات اصلی:
| نه | مشخصات ماده | |
1 | مواد مناسب | GI، MS، Q345 |
2 | عرض مواد اولیه | بر اساس سايز هاش |
| 3 | ضخامت | 2.0-4.0 میلی متر |
2. نمودار جریان فرآیند
پاک کننده هیدرولیک ️ دستگاه سر شلوار ((غذای کمکی + سطح بندی) ️ پیش برش ️ ماشین شکل گیری رول ️ برش و جمع آوری سیم های زباله ️ ضربه زدن حرکتی سرو ️ برش هیدرولیک ️ استاکر
3مشخصات قطعات
| 1 پاک کننده | ||
| عملکرد | برای باز کردن نوار و حفظ تنش عقب مورد نیاز در طول اولین رولینگ. | |
| شامل | مجهز به بازوی هیدرولیک پشتیبانی، هیدرولیک خودکار | |
| ظرفیت بارگیری | حداکثر 15 تن | |
| شماره لوله | 1 لوله | |
| 2 ماشین شکل دهی | |
| 1)دستگاه سر شلاق | |
| عملکرد | استفاده می شود برای باز کردن سر کویل فولاد، راست کردن قسمت خم و باعث می شود سر صفحه وارد رول چسباندن به آرامی |
| سطح بندی | مجموع 5 رول، 2 رول بالا و 3 رول پایین |
| مواد رول تراز | 40CR، HCR50 |
| 2) پیش برش | |
| عملکرد | برش صاف قبل از شکل گیری رول، برای تغییر کویل استفاده می شود |
| مواد تیغه | D2، 58-62 سختی HRC |
| 3) شکل گیری رول اصلی | |
| داربست شکل دادن | در مورد26ایستگاه ها |
| قاب اصلی | جوشکاری تمام تخته ها |
| مواد رولر | Gcr15 خنک کردن HRC58-62 درجه، به طور کلی پایان چرخش |
| قطر شیفت | شفت بالا: Φ155mm کامل |
| ماده ی گره | 40CR، با خاموش کردن و سخت کردن |
| درایو | با جعبه دنده برای هر ایستگاه شکل گیری |
| سرعت شکل گیری | 0-12m/min؛ باید توسط اپراتور کنترل شود، می تواند بر روی جعبه کنترل تنظیم شود. |
| موتور شکل دهی | 45KW*2موتور AC |
| 3درخشش جابجا شده سرو | |
| عملکرد | پروفيل ضربه به موقعيت مشخص شده |
| ضربه زدن بعد از شکل گیری | پنچ ورق پس از رول شکل به طول مورد نیاز |
| حرکت ضربه زدن | ماشین اصلی NO متوقف خواهد شد در هنگام ضربه زدن، ضربه زدن در حال پرواز توسط 11KW موتور سرو |
| مواد قالب پرچ | D2 با درمان حرارتی 58-60° |
| 4سیستم برش هیدرولیکی | |
| عملکرد | پروفيل رو به طول مشخص شده برش بدين |
| برش پس از شکل دادن | برش ورق پس از شکل گیری رول به طول مورد نیاز |
| حرکت برش | ماشین اصلی در هنگام برش متوقف خواهد شد |
| مواد تیغه | D2 با درمان حرارتی 58-60° |
| 5 . استاکر | |
| عملکرد | دریافت محصول نهایی، ارتفاع می تواند توسط هیدرولیک تنظیم شود |
| اندازه | 3 متر (طول) * 1.5 متر (عرض) |

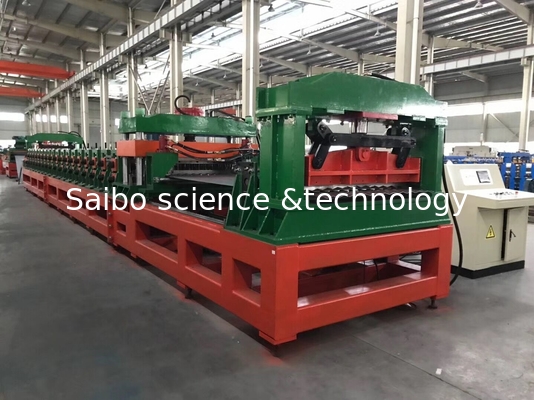

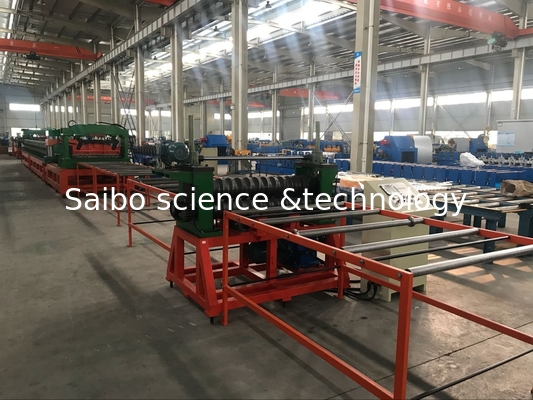

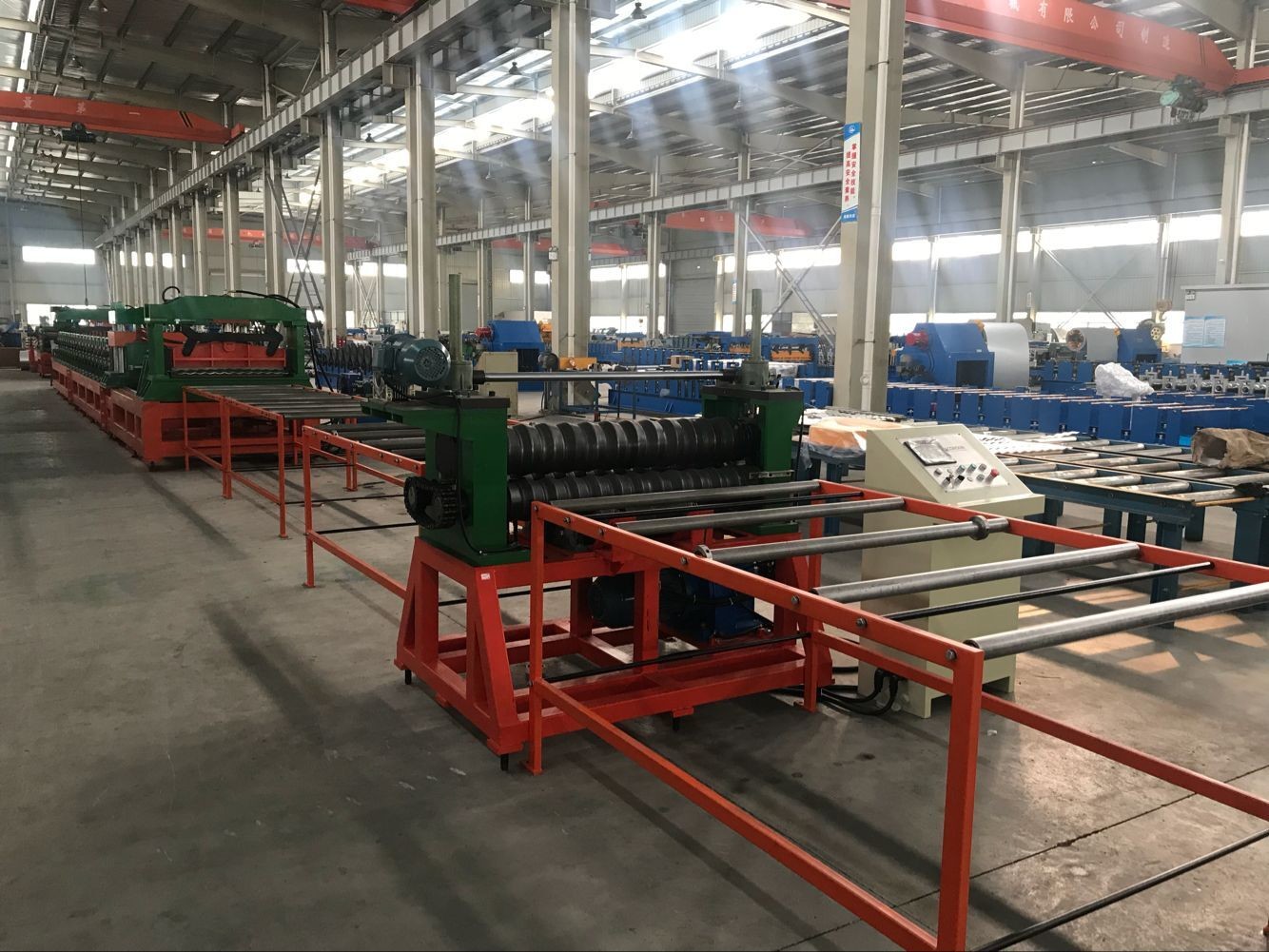

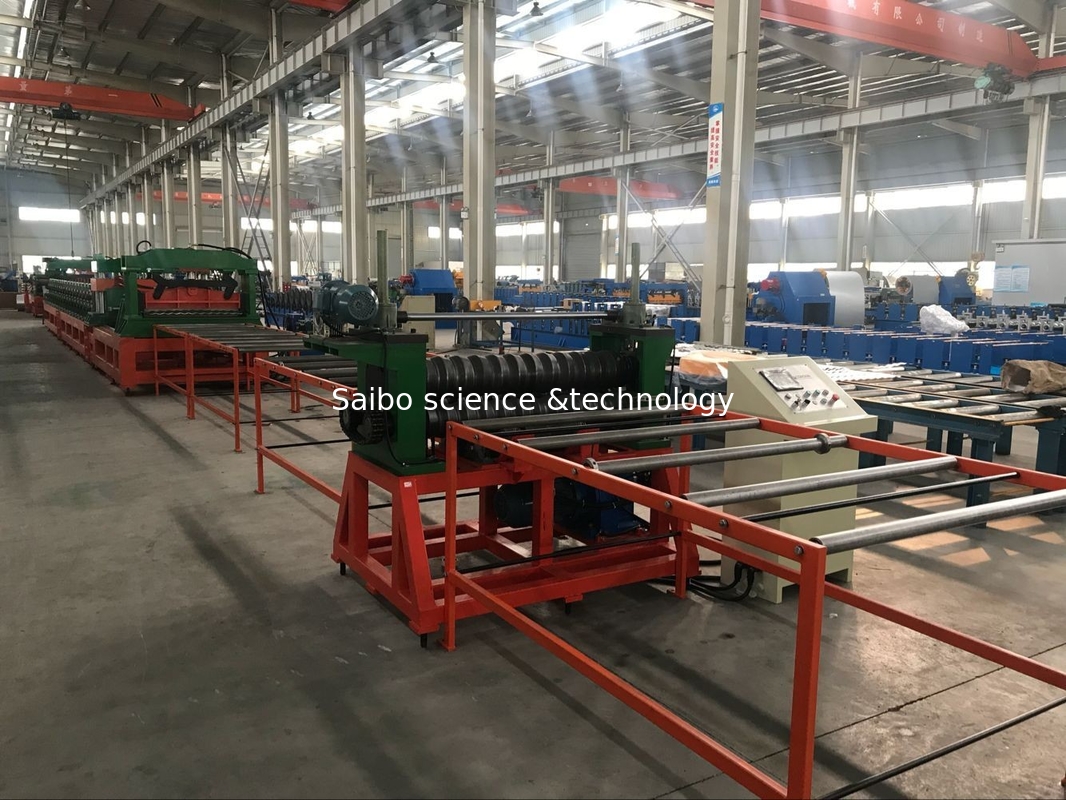

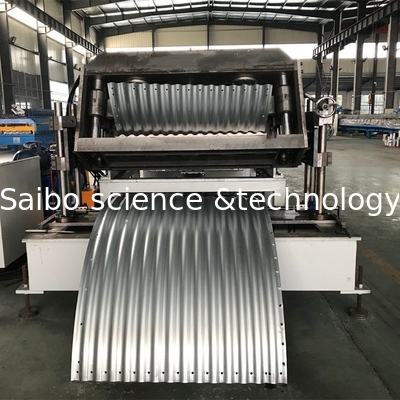

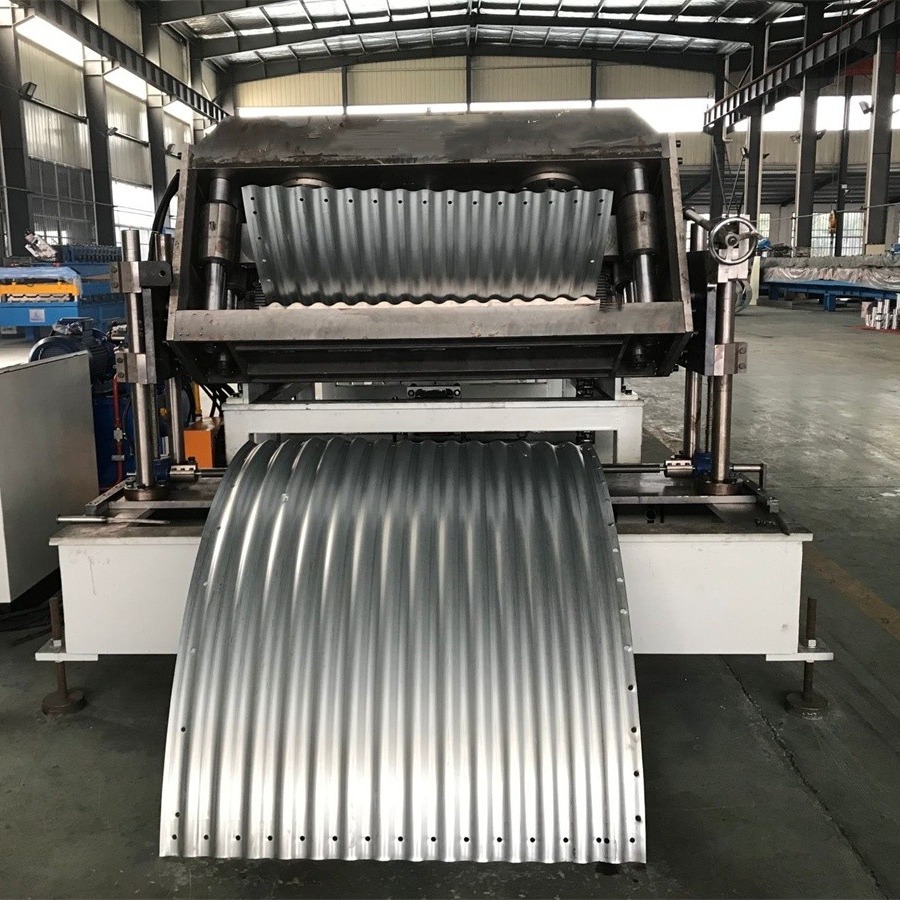

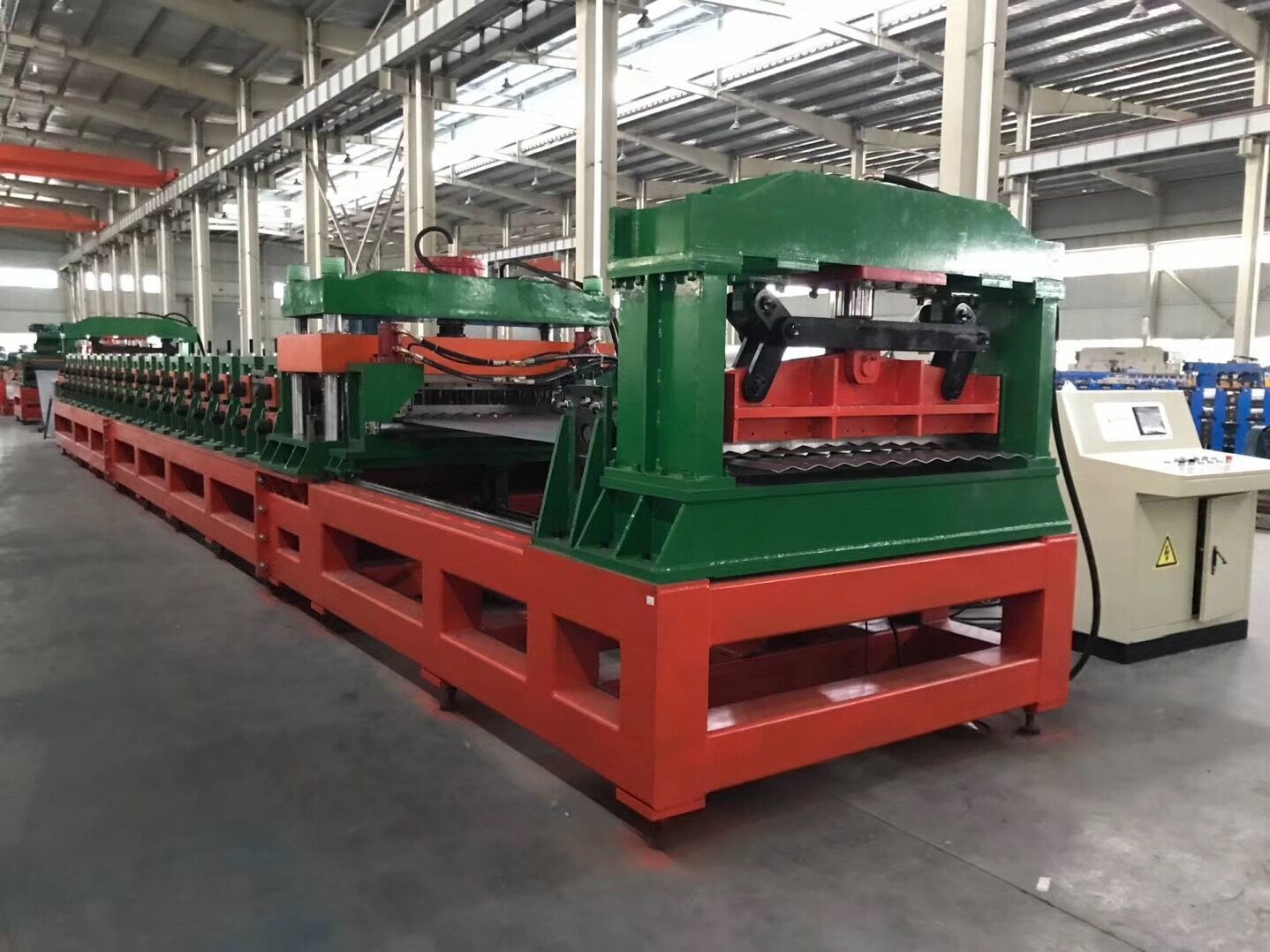

4عکس ماشين براي مرجع
5گارانتی
1: در برابر خرابی ناشی از نقص های سازمانی برای یک سال پس از تاریخ حمل تضمین می شود. تعمیرات رایگان انجام می شود.
2: تعمیرات بدون تغییر حتی در طول دوره ی گارانتی در شرایط زیر انجام نمی شود
- خسارت به علت یک فاجعه طبیعی رخ می دهد
- نقص به علت اشتباه کاربر رخ می دهد
- نقص به علت اصلاحات رخ می دهد
- خرابی ناشی از حرکت بیشتر یا حمل و نقل پس از نصب
3: بلیط هوایی، هزینه حمل و نقل، هتل،در صورت نیاز به اعزام مهندس سازنده به کارخانه ی خریدار برای نگهداری دستگاه در طول دوره ی گارانتی، هزینه ی غذا و ۱۰۰ دلار در روز به حساب خریدار پرداخت می شود..
6. FQA
1) سوال: آیا شما سازنده یا شرکت تجاری هستید؟
جواب: ما سازنده و شرکت تجاری هستیم.
2) سوال: آیا شما نصب و آموزش در خارج از کشور را ارائه می دهید؟
ج: خدمات نصب ماشین در خارج از کشور و آموزش کارگران اختیاری است.
3) س: چگونه پشتیبانی پس از فروش شما است؟
A: ما پشتیبانی فنی در خط و همچنین خدمات خارج از کشور توسط تکنسین های ماهر ارائه می دهیم.
4) سوال: کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟
ج: هیچ گونه تحمل در مورد کنترل کیفیت وجود ندارد. کنترل کیفیت با ISO9001 مطابقت دارد. هر ماشین باید قبل از بسته بندی برای حمل و نقل از تست های اجرا عبور کند.
5) چطور ميتونم به شما اعتماد کنم که ماشين ها قبل از ارسال تست شدن؟
پاسخ: اول، ما ویدئوی تست را برای مرجع شما ضبط می کنیم.
2) ما به شما خوش آمدید به ما مراجعه کنید و ماشین را توسط خود در کارخانه ما تست کنید.
6) سوال: آیا شما این صفحه سقف رول ماشین تشکیل در انبار؟
جواب: نه، ماشین به سفارش ساخته شده است.
6نصب و آموزش:
a.If خریداران از کارخانه ما بازدید کنید و ماشین را بررسی کنید، ما به شما آموزش می دهیم که چگونه ماشین را نصب و استفاده کنید، و همچنین کارگران / تکنسین خود را چهره به چهره آموزش می دهیم.
ب.بدون بازدید، ما به شما راهنمای کاربر و ویدیو برای آموزش شما برای نصب و کار ارسال خواهد کرد.
ج.اگر خریدار نیاز به تکنسین ما برای رفتن به کارخانه محلی خود را، لطفا برنامه ریزی میز و اقامتگاه و چیزهای دیگر لازم است.
