| محل منبع: | چين |
|---|---|
| نام تجاری: | Saibo |
| گواهی: | CE/ISO |
| شماره مدل: | YX208.5 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
| قیمت: | negotiation |
| جزئیات بسته بندی: | مناسب برای حمل و نقل اقیانوس |
| زمان تحویل: | 70 روز کاری پس از دریافت سپرده |
| شرایط پرداخت: | T/T، اعتبارات اسنادی |
| قابلیت ارائه: | 300 مجموعه در سال است |
| نام محصول: | رول ماشین قالب رول طبقه | قدرت موتور اصلی: | 22KW x2 |
|---|---|---|---|
| قدرت هیدرولیک: | 7.5KW | ضخامت فولاد: | 0.8-1.5 میلی متر |
| Decoiler: | 10Y هیدرولیک | ایستگاه: | حدود 30 ایستگاه شامل مراکز برجسته سازی هستند |
| جنس غلطک: | سطح ASTM1045 کروم با سختی، CNC | درایو: | با زنجیره ای، 1.2 اینچ، دو خط |
| برجسته: | ماشین رولینگ فلزی عرشه,دستگاه قالب گیری کف طبقه |
||
1. قطعات دستگاه:
1. Decoiler هیدرولیک 10t | 1set |
2. رول ماشین اصلی رول | 1set |
3. سیستم برش هیدرولیک | 1set |
4. سیستم کنترل | 1set |
5. اجرا کردن جدول | 2sets |
2. مشخصات مواد
| 1 | مواد مناسب | Gi، 340-550Mpa |
| 2 | عرض مواد خام | 1060 میلیمتر |
| 3 | ضخامت | 0.8mm-1.5mm |
3. ماشین پارامترهای مفصل
1 | رول تشکیل ماشین | YX208.5 |
2 | ساختار ماشین | ساختار دیوار تابلو |
3 | حداکثر قدرت | قدرت موتور 22kw x2 قدرت هیدرولیک 7.5kw |

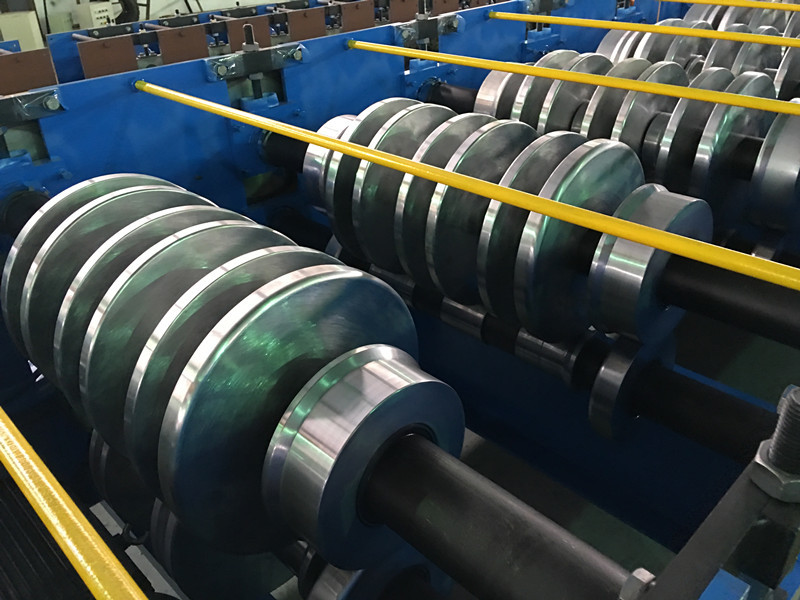

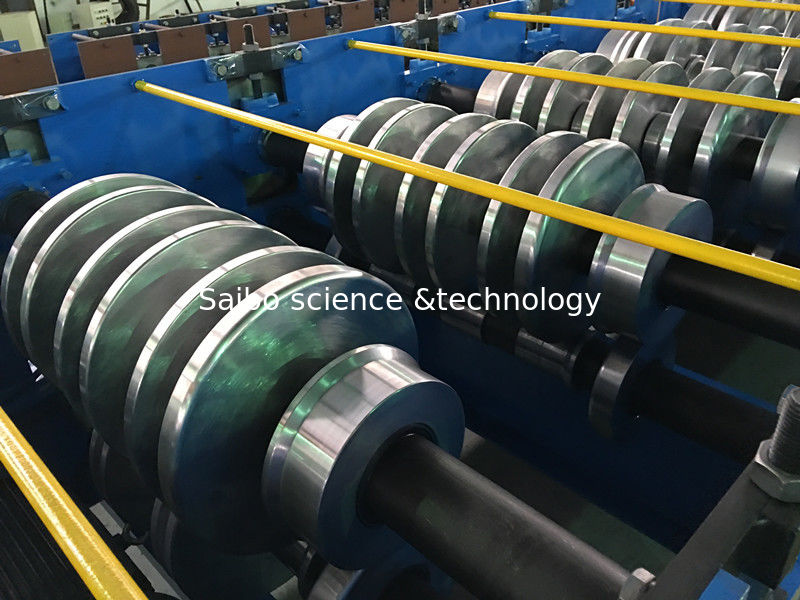

4 | ایستگاه های غلتکی | حدود 30 ایستگاه شامل مراکز برجسته سازی هستند |
5 | بهره وری | 0-15 متر در دقیقه |
6 | سیستم رانندگی | با زنجیره ای، 1.2 اینچ، دو خط |
7 | قطر شفت | ¢ محور جامد 90 میلیمتر |
8 | ولتاژ | 380V 50Hz 3phases (سفارشی) |
9 | رنگ ماشین | زرد و آبی |
10 | تحویل زمان | 70 روز |
11 | شرایط پرداخت | 30٪ T / T 70٪ قبل از حمل و نقل پرداخت می شود |

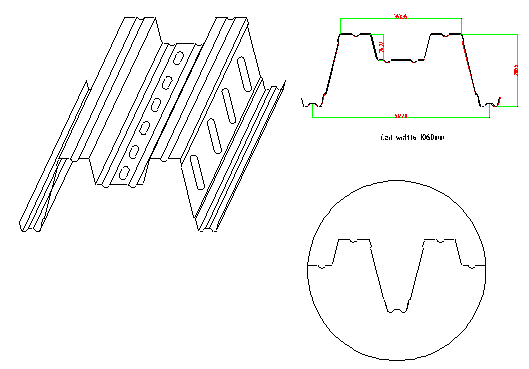

4. طراحی مشخصات

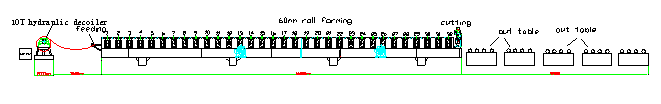

5. نمودار جریان فرایند
6. مشخصات قطعات
(1) 10T هیدرولیک Un-coiler با ماشین کویل

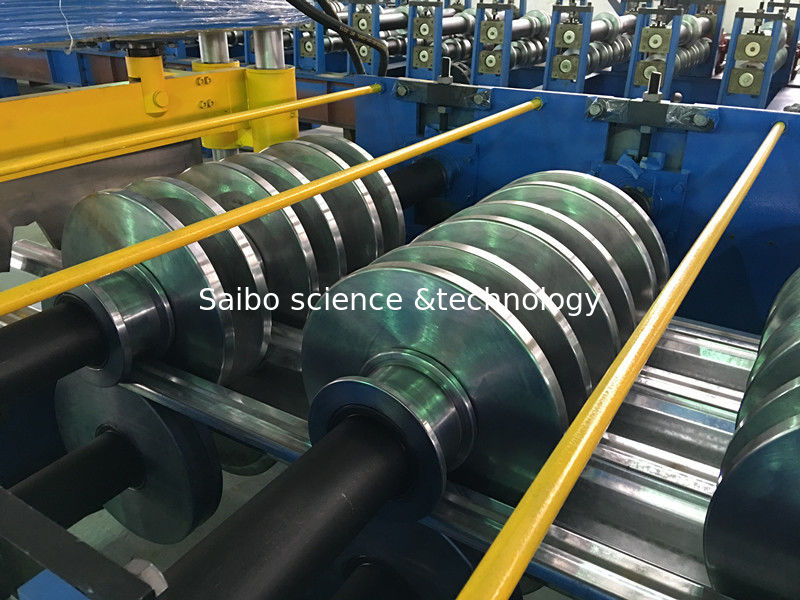

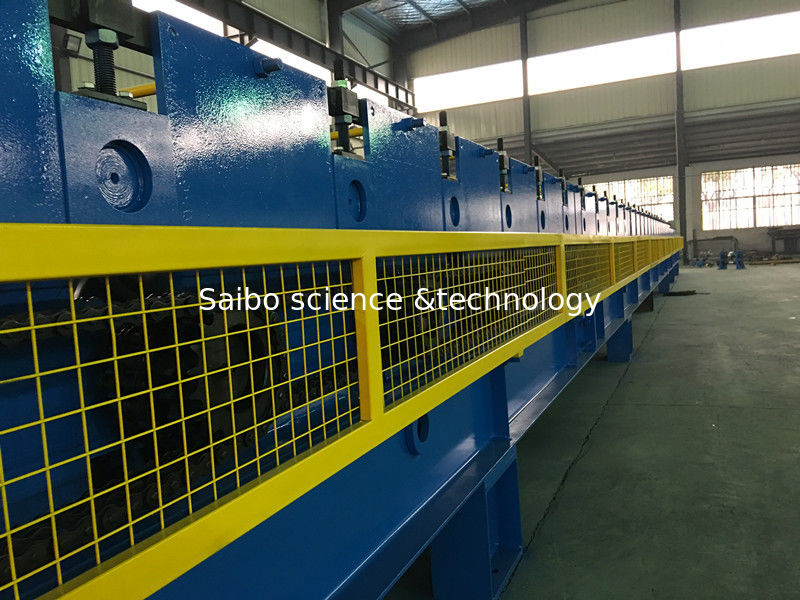

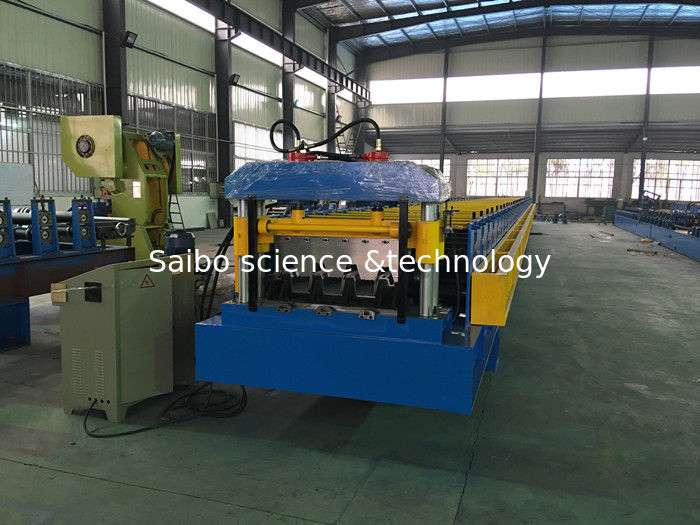

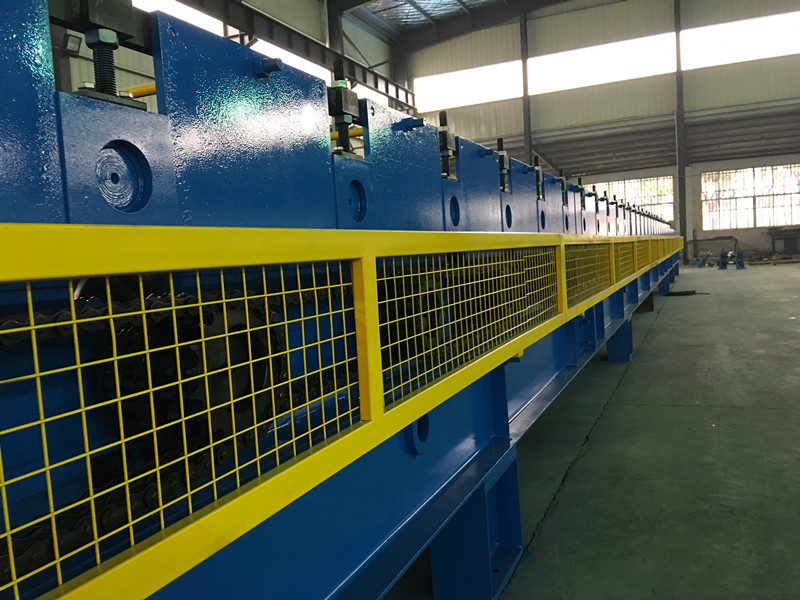

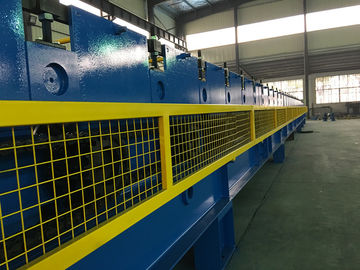

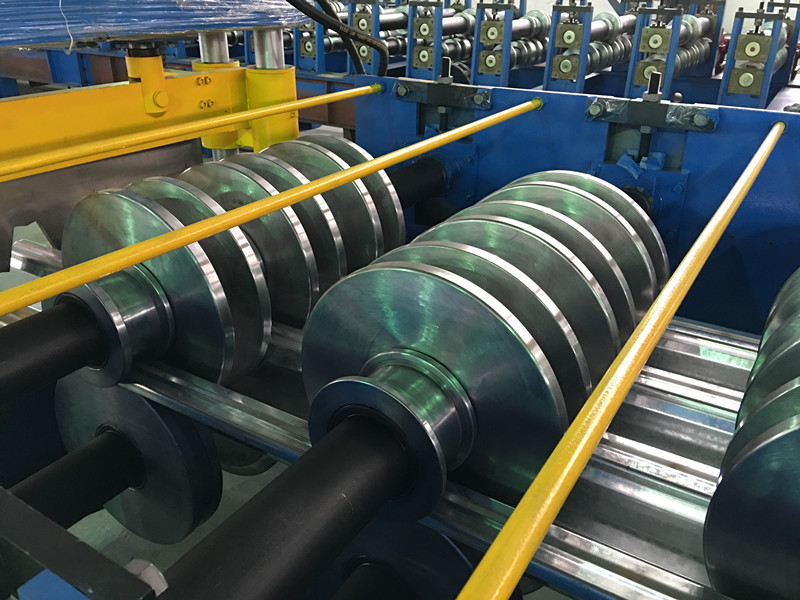

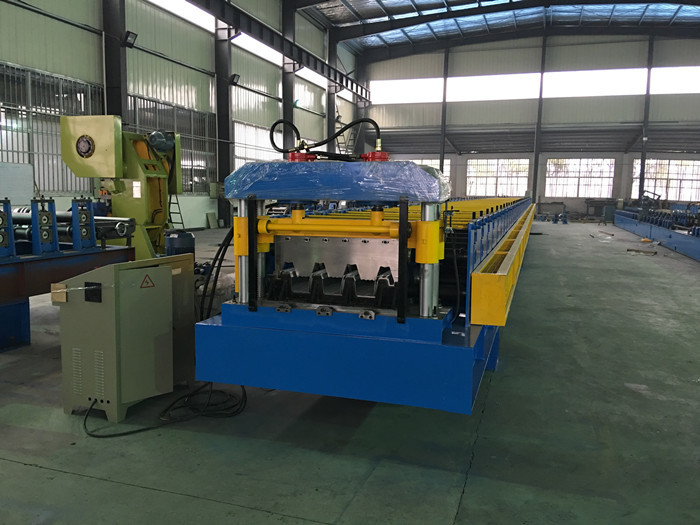

(2) رول تشکیل ماشین اصلی
(3) سیستم برش پست
