ضخامت 110 کیلو وات ضخامت 3 تا 6 میلی متر ماشین آلات انتقال آسیاب رول

1

فولاد گالوانیزه

2

10T Hydraulic de-coiler

• عرض تغذیه: 1250 میلیمتر
• ظرفیت: 10 تن
• قطر بین: 470 تا 520 میلیمتر
• حداکثر قطر خارج: 1500 میلیمتر
• سرعت کار: 0-15m / min قابل تنظیم است
• قدرت موتور اصلی: موتور AC 7.5KW
• قدرت هیدرولیک: 5.5kw
• سرعت کنترل شده توسط مبدل فرکانس
• رنگ آبی
• تعداد: 1

دستگاه فشار هیدرولیک و سطح

• بیل هیدرولیک، هیدرولیک قدرت بیل و سر و غیره خوردن صفحات فولادی.
• موتور 4 کیلو ولت غلطک های غلطکی را برای انحلال کویل درایو می کند. هیدرولیک کنترل دستگاه مطبوعات و جدول بیل بلند و پایین و گسترش و کوچک است.
• این شامل دستگاه کشویی است.
• ساختار: این جوش توسط ورق فولادی و نوار پروفیل است

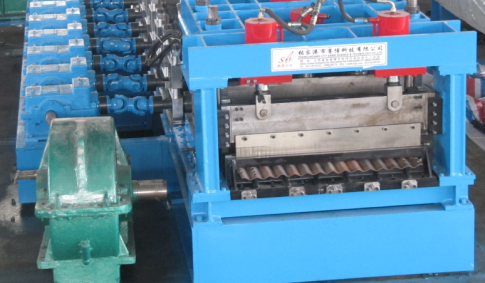

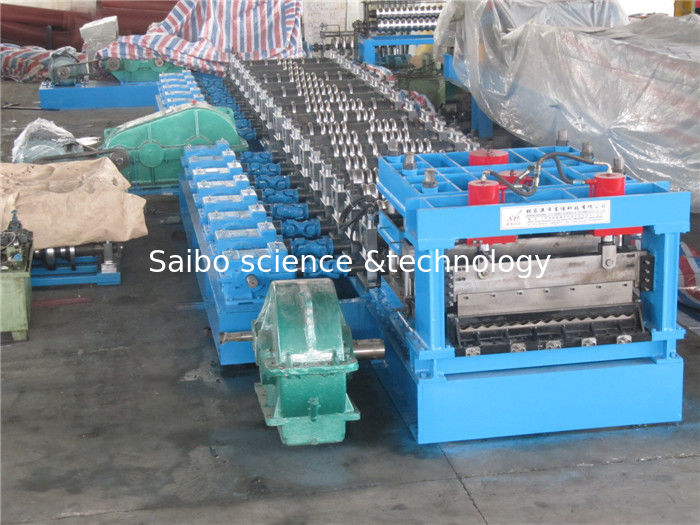

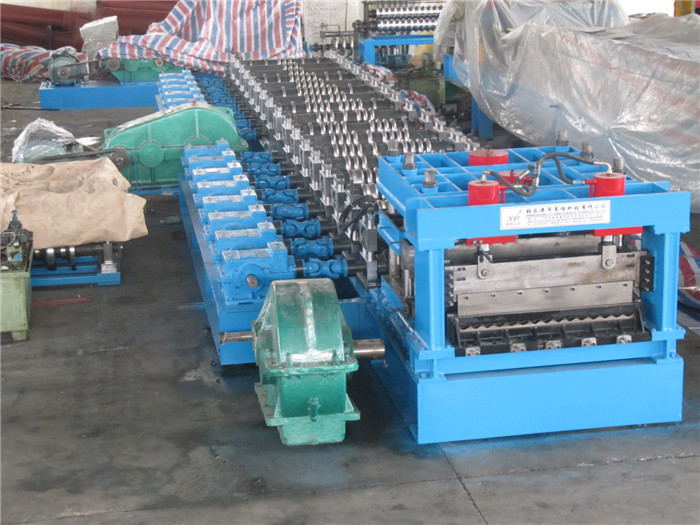

تشکیل رول

• محدوده ضخامت: 3.0-6.0mm
• قدرت موتور اصلی: 110 کیلو وات
• ایستگاه رول: 20 ایستگاه
• مواد غلتک: Gcr15 تحمل مواد کروم پوشش داده شده با سختی 58-62 درجه است
• قطر شفت: ¢ 160mm مواد: SAE1045 با خشك كردن و خنك كردن
• گیربکس: با جعبه دنده
• قاب پایه ماشین با استفاده از فولاد جوشکاری H پرتو
• ماشین برش سیم الکترود برش ساختار
• برای جلوگیری از حوادث، تمام قسمت های درایو محافظ محافظتی را می گیرند
• رنگ: آبی و زرد (یا بر اساس درخواست مشتری)
• تعداد: 1

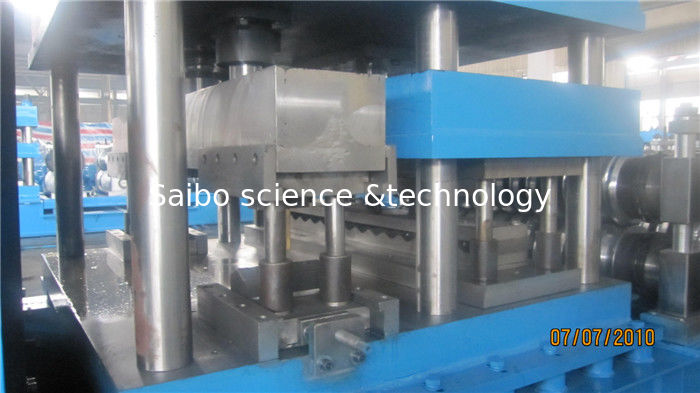

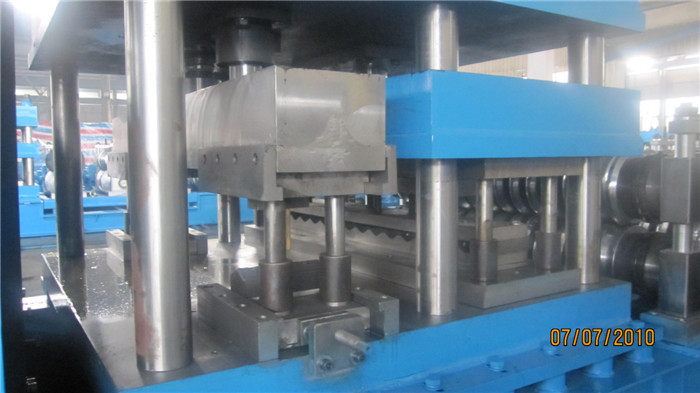

پیگیری سیستم پانچ

• این پایه بر روی مشتری طراحی مونتاژ، این دستگاه نیاز به اتخاذ 2 واحد سیستم هیدرولیک مشت زدن
• موتور سروو: 4.4 کیلو وات

• قدرت هیدرولیک: 30 کیلو وات

• فشار کاری: 25 مگاپیکسل قابل تنظیم
• پانچ ها و کوله های کوچک CR-12، سختی HRC 58-62 خواهد بود.
• وقتی ورق را پانچ کنید، بخش رول تشکیل شده متوقف خواهد شد. سیستم مشت زدن ورق را پانچ می کند و خود را به جلو می برد تا تمام سوراخ های روی ورق را سوراخ کند.
• پس از تمام سوراخ ها، ورق به جلو برید.

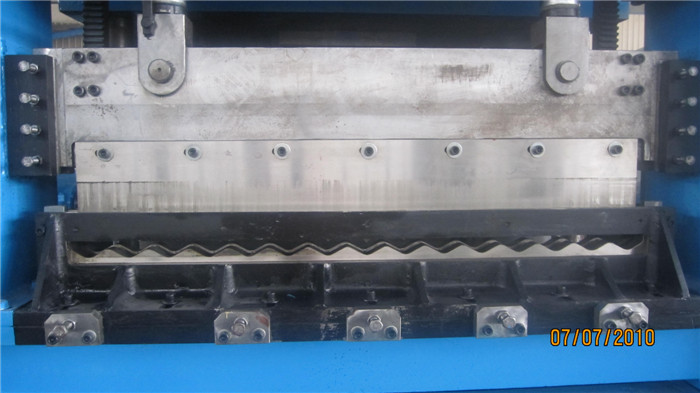

هیدرولیک برش

• حالت برش: پس از تشکیل رول به طول مورد نیاز با متوقف کردن ورق را برش دهید
• استفاده از دو سیلندر هیدرولیکی برای عملیات شامل یک رگولاتور جریان برای دستیابی به چاقو یکنواخت.
• قدرت برش توسط هیدرولیک: 30 کیلو وات، همان چیزی را برای مشت کردن به اشتراک بگذارید
• فشار کاری: 25Mpa قابل تنظیم (بر اساس طرح نهایی)
• مواد تیغه: Cr12 با حرارت عملیات 58-60 درجه
• اندازه گیری طول: اندازه گیری طول اندازه گیرنده خودکار

میز انتقال

• اتصال از برش به دستگاه انحنادار
• قدرت انتقال: موتور AC 2.5kw
• اندازه جدول: طول 5m
• درایو انتقال توسط یک زنجیره تک خط 1. 1 اینچ
• غلتک انتقال: ASTM1045 با کروم
• رنگ: آبی یا پایه بر اساس درخواست مشتری
• تعداد: 1

ماشین انحطاط

• ساختار؛ طراحی پانل دیواری، چارچوب پایه، طراحی کامل جوشکاری را برای اطمینان از اینکه دستگاه در قدرت قوی است، اتخاذ می کند
• قدرت موتور اصلی: 15kw، موتور AC
• رول ایستگاه: 3 غلتک برای خم شدن، 2 غلطک برای تغذیه
• مواد غلطکی: ASTM 52100، سطح کروم با کروم، CNC، HRC58-62 درجه.
• قطر شفت: 120 میلیمتر
• رانده شده توسط دنده
• حداقل شعاع به کار: 24 "(600 میلی متر)
• رنگ: زرد و آبی

ایستگاه هیدرولیک

• قدرت هیدرولیک: 30 کیلو وات
• فشار کاری: 25-30Mpa قابل تنظیم

• دریچه شیر برقی: 3 گروه (1 برای برش و 2 برای مشت زدن)
• روغن هیدرولیک: 46 # روغن هیدرولیک
• رنگ؛ آبی (یا بر اساس درخواست مشتری)

• تعداد: 1

سیستم پانل کنترل

• تنظیم برنامه ریزی از طول مشخصات و مقدار
• زبان سیستم عامل: انگلیسی و چینی
• کامپیوتر برای کنترل طول و کمیت استفاده می شود. ماشین به صورت خودکار به طول برسد و توقف زمانی که مقدار مورد نیاز به دست می آید
• اشتباه طولانی می تواند به راحتی اصلاح شود.
